Introducción
Cuando la creatividad se une a la tecnología, surgen proyectos excepcionales. En este tutorial, te mostramos cómo diseñar y elaborar un obsequio personalizado utilizando herramientas digitales y una cortadora láser. El objetivo de este proyecto fue crear un detalle único para la alcaldesa de Alcalá de Henares y dos concejalas en agradecimiento por su visita al centro educativo. Lo más interesante de la técnica que presentamos a continuación es que se puede utilizar en cualquier tipo de diseño.
Materiales necesarios
- Ordenador con acceso a internet.
- Software: City Roads, Inkscape y Beam Studio.
- Cortadora láser.
- Metacrilato como material base.
- Pintura acrílica.
- Paño húmedo.
Paso 1: Obtén el diseño del mapa
- Accede a la página web City Roads, que genera mapas urbanos mostrando solo las calles de una ciudad.
- Introduce «Alcalá de Henares» en el buscador y ajusta el diseño según tus preferencias (colores, grosor de las líneas, etc.).
- Descarga el mapa en formato SVG, ideal para su edición vectorial.
Paso 2: Modifica el diseño en Inkscape
- Abre el archivo SVG descargado en Inkscape, un editor gratuito de gráficos vectoriales.
- Personaliza el mapa eliminando o resaltando zonas específicas, como calles principales o plazas emblemáticas. También puedes añadir textos o elementos decorativos.
- Ajusta las dimensiones del diseño para que coincidan con el tamaño del material que utilizarás en la cortadora láser.
- Guarda el archivo final en formato SVG para el siguiente paso.
Paso 3: Prepara el diseño en Beam Studio
- Importa el archivo SVG a Beam Studio, el software de diseño compatible con tu cortadora láser.
- Configura los parámetros del láser según el material (en este caso, metacrilato). Ajusta la potencia, la velocidad y el tipo de corte o grabado que desees.
- Asegúrate de que el diseño se ajuste perfectamente al área de trabajo de la cortadora.
Paso 4: Corta el diseño en metacrilato
- Coloca el metacrilato en la base de la cortadora láser, asegurándote de que esté nivelado.
- Envía el diseño desde Beam Studio y ejecuta el corte.
- Una vez terminado, retira cuidadosamente el metacrilato de la máquina.
Paso 5: Añade color al diseño
- Utiliza pintura acrílica para rellenar las zonas grabadas en el metacrilato. Esto realzará los detalles y dará un acabado único al diseño.
- Deja que la pintura se seque para evitar manchas.
Paso 6: Limpia los detalles finales
- Con un paño húmedo, limpia suavemente la superficie para retirar la pintura sobrante. Ten cuidado de no quitar la pintura de las zonas grabadas.
- Deja que el diseño se seque completamente antes de manipularlo.
Conclusión

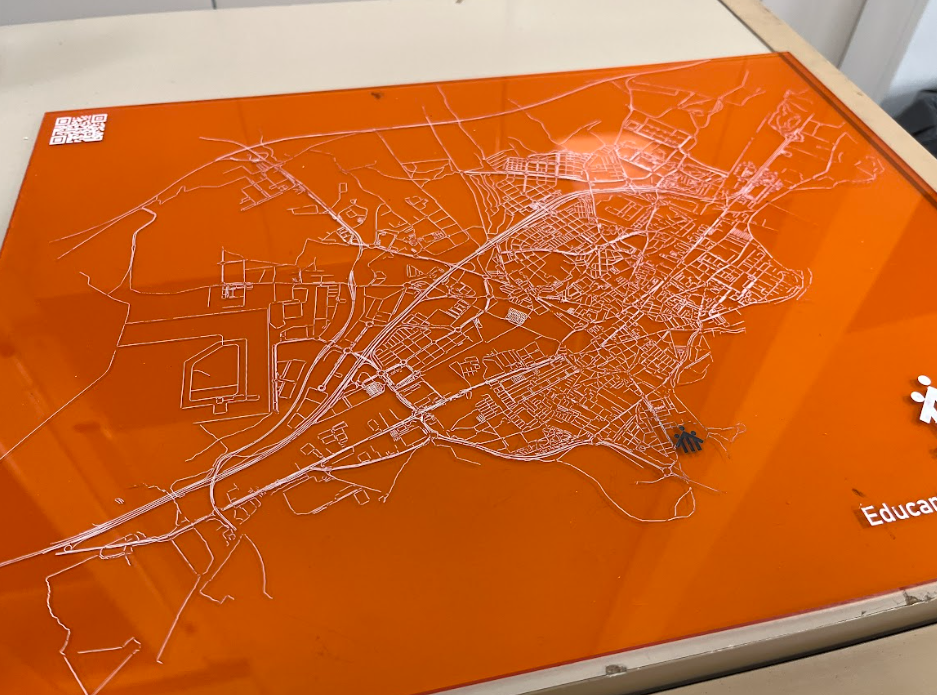

El resultado es un obsequio elegante y personalizado que combina tecnología y arte. Este proyecto no solo demuestra la versatilidad de herramientas como las cortadoras láser, sino también la importancia de utilizar tecnología en la educación para crear soluciones innovadoras. Una experiencia práctica como esta inspira a los estudiantes a desarrollar su creatividad y habilidades técnicas.
