A veces, tenemos ideas nuevas para proyectos en los que estamos trabajando o queremos realizar algún tipo de prueba con un material con el que no hemos experimentado todavía. No sabemos cómo configurar nuestra máquina para llevar a cabo la tarea que tenemos en mente. ¿Cuánta potencia necesito para cortar este material? ¿A qué velocidad? ¿Puedo conseguir diferentes niveles de grabado para lograr efectos de color distintos?

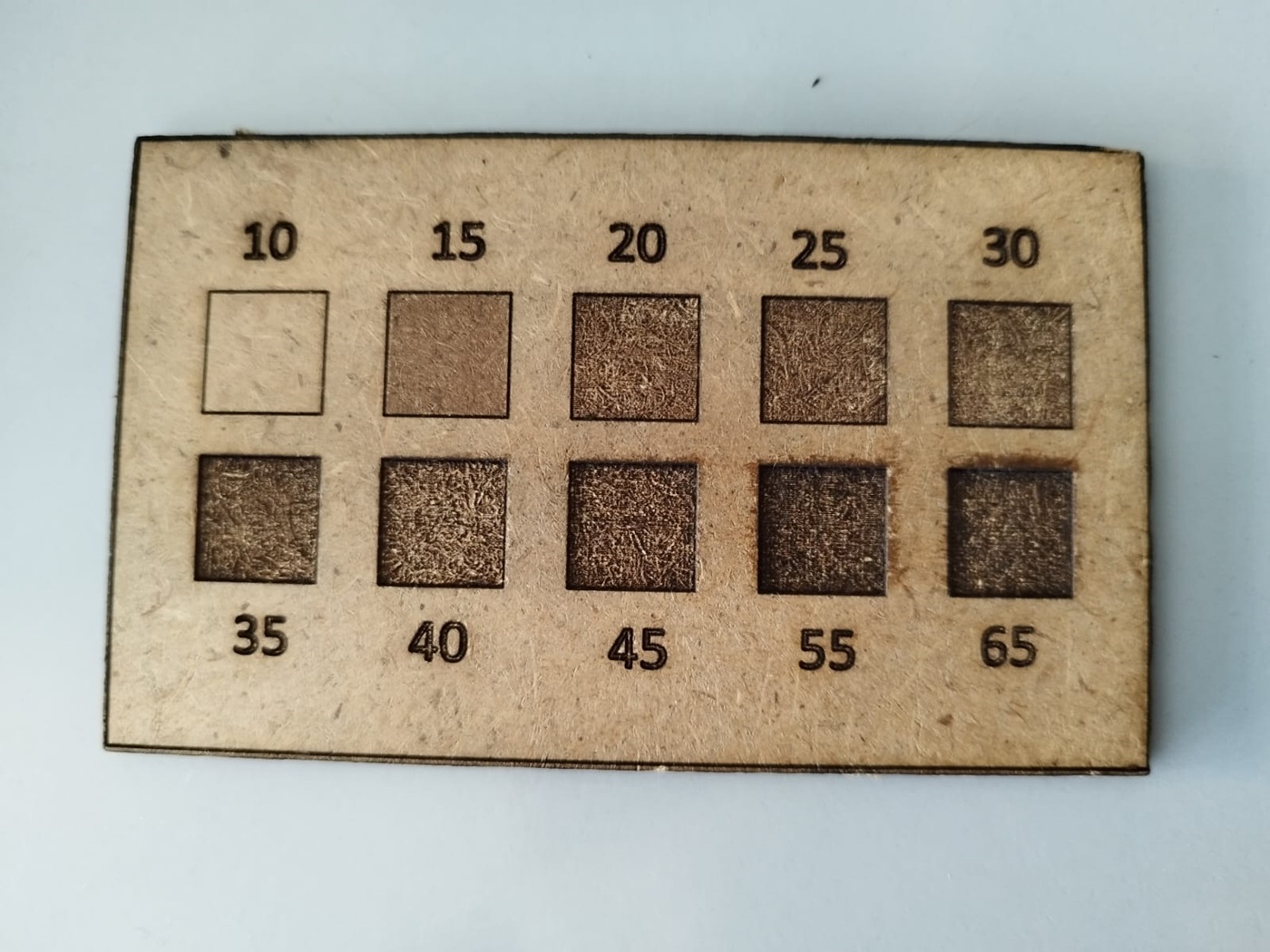

Para responder a estas preguntas y a muchas otras, lo mejor es diseñar una pieza que nos ayude a probar diferentes configuraciones. Así podremos elegir qué nos viene mejor, además de contar con un elemento en el futuro que contenga información útil, algo así como una paleta de colores y acabados.

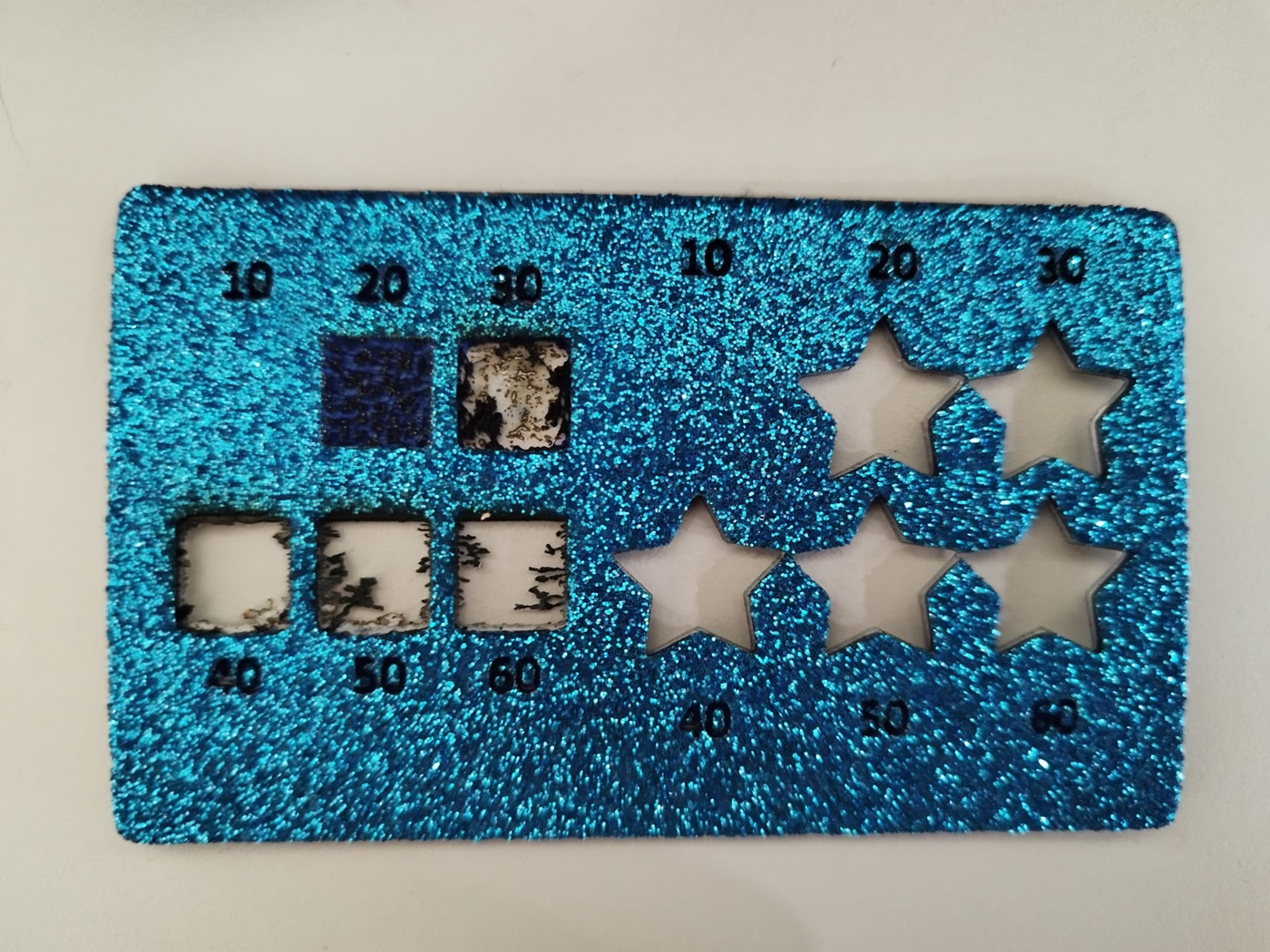

En el ejemplo que queremos enseñaros, vamos a observar qué parámetros son los más adecuados para cortar y grabar piezas de goma eva con purpurina. Sabemos que este material no es muy adecuado para el corte láser, razón por la que creemos que este tipo de pruebas es tan útil.
Usando Inkscape (https://inkscape.org/es/), diseñaremos una pieza sencilla pero efectiva, compuesta de varias capas o colores, de tal manera que nuestra cortadora láser pueda emplear parámetros diferentes en cada una de estas capas o colores. En esta ocasión, hemos decidido trabajar por capas.
La Capa 1 la hemos dejado vacía, así que tendremos en cuenta todas las otras capas para este diseño. La capa Cuadrado es la que delimitará la pieza en sí y se configurará de tal forma que corte el material. Si no sabemos qué configuración necesitamos para cortar el material tendremos que dejarla sin cortar para ajustarla más adelante.
Las capas G1, G2, G3, G4, G5 y G6 son las correspondientes a los cuadrados de la izquierda. Configuraremos nuestra cortadora láser para que grabe estas capas utilizando diferentes potencias en cada capa, en este caso concreto, de 10 a 60, utilizando la velocidad predeterminada para grabar. Si quisiéramos probar diferentes velocidades, podríamos cortar varias copias de esta pieza, configurando en cada una la velocidad de manera diferente.
Las capas E1, E2, E3, E4, E5 y E6 son las estrellas de la parte derecha. Al igual que con los cuadrados, configuraremos nuestra máquina para que corte cada estrella empleando una potencia diferente, de 10 a 60 en nuestro caso, utilizando la velocidad predeterminada para cortar. Al igual que al grabar, podemos probar diferentes velocidades en diferentes piezas.
Para terminar, la capa de texto es la correspondiente a los números. Prepararemos esta capa apuntando en cada elemento de la pieza la potencia que estamos empleando, pero podríamos diseñar la pieza de otra manera para que ella aparezca más información, como la velocidad o las pasadas que hemos configurado.
Tener esta experiencia es casi obligatorio para poder conocer a la perfección cómo trabaja nuestra máquina de corte láser, especialmente si queremos realizar diseños y trabajos en los que la intensidad del grabado es importante.

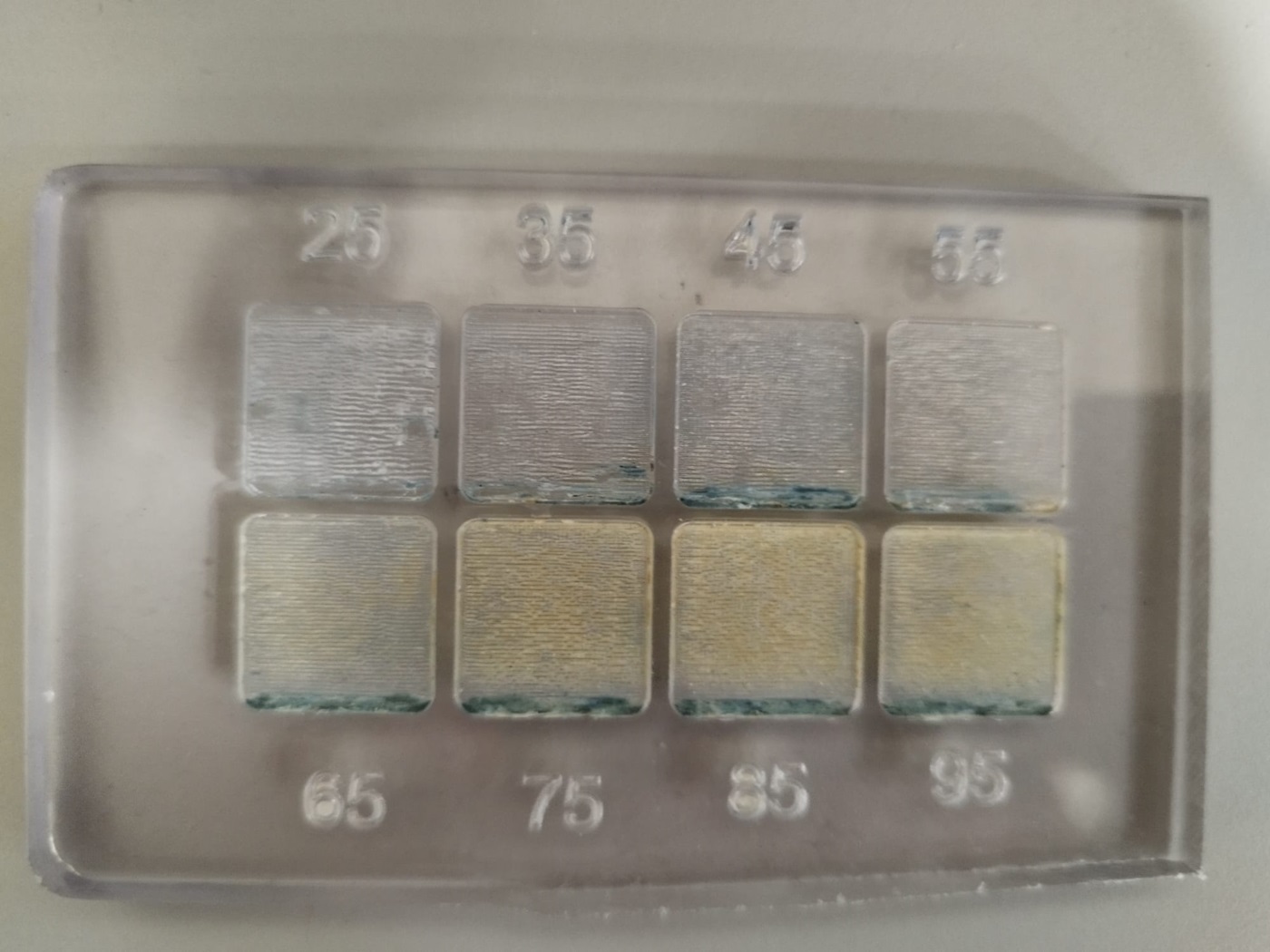

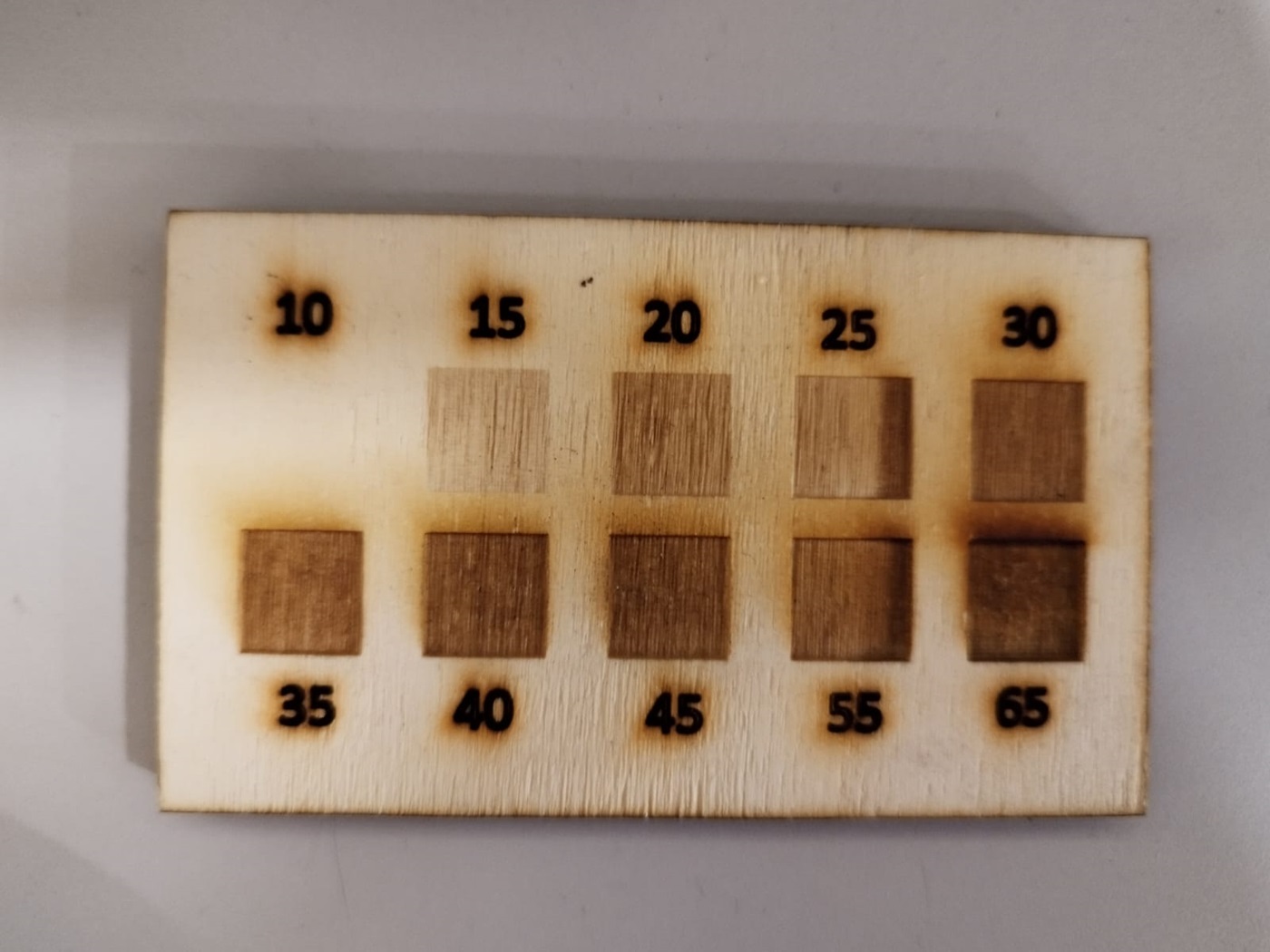

Con el tiempo, nos podremos hacer con una buena cantidad de muestras de diferentes materiales por lo que cada vez será más difícil que llegue a nosotros uno que no conozcamos.
